鑄鐵廂式壓濾機的出液有明流和暗流兩種形式。濾液從每塊濾板的出液孔直接排出機外的稱明流式，明流式便與監視每塊濾板的過濾情況，發現某濾板液不純，即可關閉該板出液口；若各塊濾板的濾液匯合從一條出液管道排出機外的則稱暗流式，暗流式用于濾液易揮發或濾液對人體有害的懸浮液的過濾。

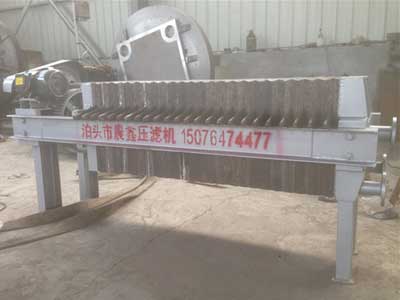

廂式過濾機單塊濾板比較厚，因為壓濾機濾板是由兩塊相合而成，并且形成了一個濾室，可以用于存放被濾布隔離的顆粒狀物體，進料孔放在濾板中間，一般用于顆粒狀物體比較多的物料。

鑄鐵廂式壓濾機濾布樣式：：廂式壓濾機采用兩張濾布，中間相連，形成一個濾布單體。壓濾機濾板排列的方式。
